Descripción

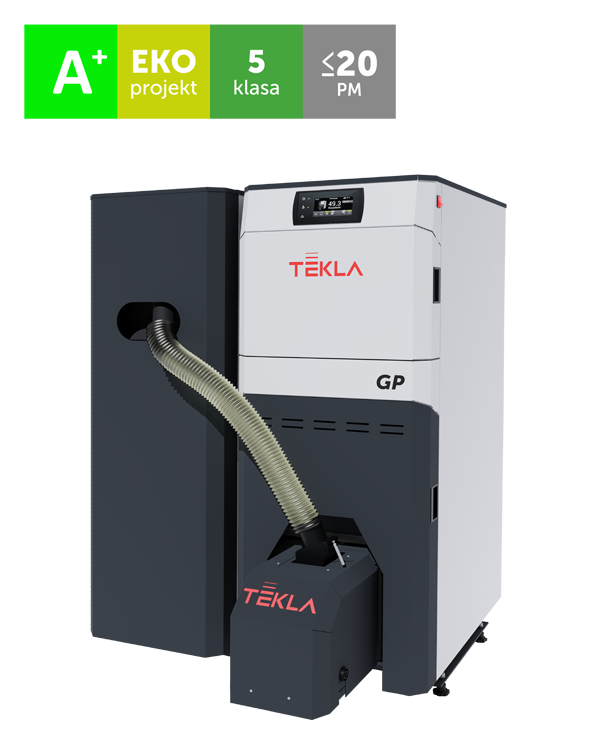

Draco Bio Compact FII GP es el último modelo de calderas de pellets TEKLA. El dispositivo se distingue por un diseño moderno, colores y equipamiento rico. El diseño compacto y compacto y las pequeñas dimensiones permiten la instalación incluso en salas de calderas pequeñas. El modelo GP, de serie, está equipado con un sistema hidráulico para 2 circuitos de calefacción y un circuito de ACS. El sistema hidráulico consta de: 1 bomba del circuito de calefacción con válvula mezcladora y actuador, bomba de ACS, bomba de protección de retorno, vaso de membrana de 8 litros, válvula de seguridad, sensor electrónico de presión del sistema de calefacción central que permite controlar el funcionamiento del sistema de calefacción. La caldera se puede conectar directamente al sistema de calefacción, tanto en sistemas abiertos como cerrados, de acuerdo con las normas aplicables, sin necesidad de instalar un dispositivo adicional para recoger el exceso de calor. Draco Bio Compact FII GP está equipado con un quemador automático autolimpiante FIREBLAST, y su funcionamiento es controlado por un moderno regulador ESTYMA TOUCH con pantalla táctil a color.

Equipamiento caldera:
– quemador de pellet autolimpiante FIREBLAST
– encendido automático
– grupo bomba instalado en la caldera
– depósito de pellets de 200 l
– catalizadores cerámicos
– controlador Estyma Igneo TOUCH
– sonda de temperatura exterior – accesorios para la limpieza de la caldera – pies para regular el nivel de la caldera

Control de caldera:

Estyma Igneo Touch – versión estándar

1. Sistema hidráulico para 2 circuitos de calefacción y ACS     2.  Intercambiador de calor de tubos de llama    3.  Quemador de parrilla móvil serie FIREBLAST    4. Depósito de pellets

Especificación

* La altura de la caldera se puede ajustar adicionalmente usando los pies adjuntos

Quemador automático de pellets Fireblast de parrilla móvil instalado en calderas BIO

Descripción de la conexión del grupo de bombas 1. Alimentación circuito ACS (circuito equipado con bomba ACS) 2. Alimentación circuito CH1 (circuito equipado con bomba CC y válvula mezcladora con actuador) 3. Retorno circuito CH1 4. Retorno circuito ACS 5. Alimentación del circuito de CO2 6. Retorno del circuito de CO2 7. Válvula de seguridad

Ejemplo de esquema de una instalación con depósito de agua caliente sanitaria y un circuito de calefacción.
Diagrama dedicado solo a las calderas Draco Bio Compact F II GP

1  – Caldera,  2  – Controlador de caldera,  3  – Depósito de ACS,  4  – Calefacción central,  5  – Sonda ambiente,

* La caldera está equipada con un vaso de expansión cerrado con una capacidad de 8L.
Si la capacidad de agua del sistema hidráulico supera los 80 litros, se debe instalar un vaso de expansión adicional, adecuado a la capacidad del sistema de calefacción central.

  Ejemplo de esquema de una instalación con depósito de agua caliente sanitaria y dos circuitos de calefacción.
Diagrama dedicado solo a las calderas Draco Bio Compact F II GP

1 – Caldera, 2 – Controlador de caldera, 3 – Depósito de ACS, 4 – Calefacción cada 1, 5 – Sonda ambiente, 6 – Calefacción cada 2, 7 – Vaso de expansión cerrado, 8 – Manómetro,
9 – Válvula de seguridad, 10 – Grupo bomba segundo circuito de calefacción central con válvula mezcladora y actuador

* La caldera está equipada con un vaso de expansión cerrado con una capacidad de 8L.
Si la capacidad de agua del sistema hidráulico supera los 80 litros, se debe instalar un vaso de expansión adicional, adecuado a la capacidad del sistema de calefacción central.

visualización 3D
